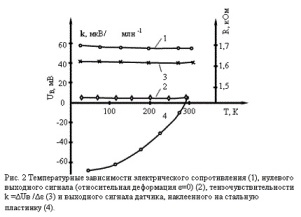

   Далее приведены результаты измерений некоторых характеристик тензодатчиков. На рис.2 показаны зависимости от температуры электрического сопротивления (1), нулевого выходного сигнала (относительная деформация ε =0) (2), тензочувствительности k =ΔUв /Δε  (3) и выходного сигнала датчика, наклеенного на стальную пластинку (4). Последний отслеживает термические напряжения.

характеристики тензодатчика
выходное напряжение тензодатчика
расположение тензодатчиков на балке
    Преобразователи, датчики, сенсоры - Информационный портал  © 2011 - 2017                          Использование материалов сайта возможно при размещении активной ссылки
исследование тензодатчиков
продолжение  1  2  3  4
Главная >> Публикации >> Полупроводниковые измерительные преобразователи... тензодатчики
русский / english
магнитосопротивление тензодатчиков
   Общие принципы работы измерительных преобразователей (датчиков)
   Измерительный преобразователь преобразует изменение величины. В терминах электроники измерительный преобразователь   ... >>>



   Принципы преобразования измеряемых физических параметров
   В каждом преобразователе, преобразующий элемент основан на определенном физическом принципе, который   >>>
датчики, сенсоры, измерительные преобразователи
  НОВОСТИ, РЕКЛАМА
   На рис.3 показана зависимость выходного напряжения Uв от величины приложенной деформации. График свидетельствует о хорошей линейности характеристики. Тензочувствительность данной партии датчиков, как видно из графика, равна 42 мкВ/млн^-1.
   Проведено также исследование погрешности измерений деформации с помощью тензодатчиков в условиях, когда ось базы датчика не совпадает с направлением главной деформации объекта. На рис.4 показаны направление главной деформации ε1 балки и схема расположения датчиков на балке. Датчики крепились с помощью клея БФ-2. Ось базы датчика 1 совпадает с направлением главной деформации ε 1, датчик 2 расположен под углом 30° к ε 1, датчик 3 - под углом 45° и датчик 4 - под углом 90° (совпадает с главной деформацией ε  2). Все датчики взяты из одной партии, изготовленной в одном технологическом режиме.
   Величина измеренной деформации εэ  определена с использование формулы (1). Расчетные деформации, которые были использованы для сравнения с полученными экспериментально, определены по формулам,  взятым из [2]:

                  εφ = [(ε1 + ε2 ) / 2]    +    [(ε1 - ε2 ) / 2] cos2 φ

где φ - угол между направлением ε 1, и направлением, для которого рассчитывается деформация. Деформация ε 2  рассчитана по формуле ε 2= -με1 (где μ- коэффициент Пуассона). Результаты исследования приведены в таблице 2.

   Наибольшее отличие εφ от εэ наблюдается для φ =30° и составляет величину 6% что не превышает погрешности эксперимента. Результаты свидетельствуют о практически отсутствующей поперечной тензочувствительности датчиков.

   На рис. 5 приведены результаты исследования одного из датчиков в магнитном поле при Т= 4.2 К. Кривая (1) соответствует величине кажущейся деформации при воздействии магнитного поля на недеформируемый датчик (ε=0), а кривая (2) на предварительно деформированный до ε=110^3 млн-1. Поле 7Тл приводит к погрешности примерно 3%.
